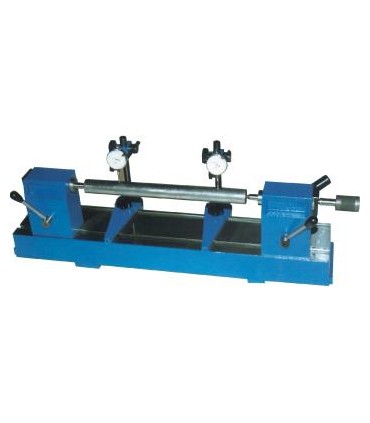

ART.0525 - BANCO DI CONTROLLO CONCENTRICITÀ
Banco di controllo concentricità di alberi.
Realizzato completamente in ghisa e acciaio indurito superficialmente, composto da una base su cui scorrono due pilette, una con punta fissa e una con punta mobile.
Fissaggio rapido delle pilette mediante leva con eccentrico.
Piletta con punta mobile con possibilità di movimento rapido del canotto mediante leva o movimento lento tramite il pomolo di registrazione adatto per pezzi superiori a 25 kg.
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Riferimento:
ART.0525
Love0
Compara0
Le basi porta comparatore sono particolarmente adatte per controllare la rettilineità dei pezzi mediante lo scorrimento delle stesse sulla base dell’intera apparecchiatura.
L’elevata precisione e la maneggevolezza rendono questo apparecchio particolarmente utile nelle operazioni di collaudo.
A richiesta si eseguono applicazioni ed esecuzioni speciali.
|
CODICE
|
INGOMBRO
Lunghezza Larghezza Altezza
(mm)
|
DISTANZA PUNTE MAX.
(mm)
|
ALTEZZA PUNTE
(mm)
|
PESO
(kg) |
|
01
|
700 x 230 x 250
|
310
|
150
|
58,000
|
|
02
|
930 x 230 x 260
|
560
|
150
|
73,000
|
|
03
|
930 x 230 x 310
|
560
|
200
|
80,000
|
|
04
|
1450 x 230 x 280
|
1060
|
150
|
133,000
|
|
05
|
1450 x 230 x 330
|
1060
|
200
|
140,000
|
